Stampo per stampaggioè uno strumento di produzione fondamentale utilizzato nella fabbricazione di componenti automobilistici, aerospaziali, di elettrodomestici, elettronici, hardware e strutturali. Regola l'accuratezza dimensionale, la definizione della superficie e la ripetibilità dei processi di stampaggio dei metalli. Nei moderni ecosistemi industriali in cui la produzione di grandi volumi dipende dalla coerenza e dalla stabilità del processo, lo stampo per stampaggio diventa il fondamento su cui si costruiscono la scalabilità della produzione e la garanzia della qualità.
Lo scopo di questo articolo è esaminare in che modo la precisione dello stampo per stampaggio influenza direttamente la qualità della formatura, il ciclo di vita della produzione e le prestazioni di produzione. Attraverso l'analisi delle specifiche tecniche, la scomposizione strutturale e la valutazione orientata al processo, questo contenuto fornisce un riferimento completo per specialisti degli appalti, ingegneri industriali e acquirenti globali che cercano di comprendere i meccanismi decisivi alla base delle prestazioni degli strumenti di stampaggio. La discussione viene ampliata in quattro nodi principali per garantire profondità e chiarezza strutturale, coprendo la selezione dei materiali, la configurazione meccanica, l'accuratezza del processo, le considerazioni sull'applicazione quotidiana e i principali punti di controllo di valutazione per l'approvvigionamento.

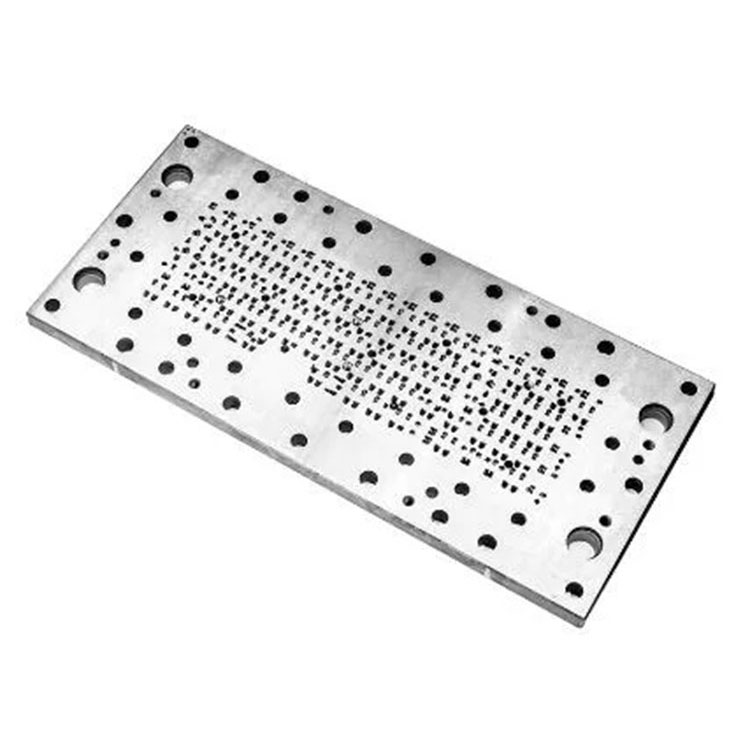

Uno stampo per stampaggio è generalmente costituito da matrici, punzoni, piastre di estrazione, colonne di guida, boccole, molle, piastre di supporto ed elementi di fissaggio. L'insieme completo funziona come una struttura coordinata in grado di trasferire la forza della pressa nella deformazione controllata delle lamiere. La lavorazione di precisione, il controllo della geometria della cavità, la disciplina delle tolleranze e le configurazioni specifiche del tipo (processo singolo, progressivo, trasferimento, composto) determinano la stabilità di ciascun ciclo di stampaggio.
Di seguito è riportata una tabella di riferimento dei parametri consolidati che rappresenta le configurazioni standard di stampi per stampaggio di livello industriale comunemente utilizzate negli ambienti di produzione della lamiera:
| Categoria dei parametri | Gamma di specifiche tipiche |
|---|---|
| Materiale dello stampo | SKD11, DC53, Cr12MoV, carburo, H13 |
| Durezza (dopo il trattamento termico) | HRC 58–62 |
| Materiale base dello stampo | S50C, 45#, acciaio A3 |
| Spessore della piastra | 20–80 mm a seconda della sezione |
| Tolleranza di lavorazione | ±0,005–±0,02 mm a seconda della caratteristica |
| Rugosità superficiale (sezioni critiche) | Ra 0,2–0,6 μm |
| Precisione del montante di guida/boccola di guida | Entro 0,005–0,01 mm |
| Durata del punzone (lamiera di acciaio generica) | 300.000–2.000.000 di corse a seconda del materiale |
| Liquidazione della morte | 3–12% dello spessore della lamiera (a seconda del materiale) |
| Opzioni del tipo di struttura | Monoprocesso, Progressivo, Transfer, Composto |
| Spessore adatto del foglio | 0,2–6,0 mm a seconda del coefficiente di carico |
Una volta definiti questi parametri, ciascuna sezione successiva esplora il modo in cui la precisione ingegneristica all'interno dello stampo per stampaggio si traduce in una produzione industriale affidabile.
Le prestazioni dello stampo per stampaggio iniziano dalle basi ingegneristiche: i materiali, i processi termici e l'architettura interna dello strumento. Gli stampi industriali di fascia alta selezionano acciai legati caratterizzati da resistenza all'usura, resistenza alla compressione e stabilità dimensionale. Il trattamento termico calibra la durezza del materiale per sopportare milioni di impatti di stampaggio ripetitivi senza deformazioni. I componenti di punzonatura adeguatamente temperati mantengono l'affilatura dei bordi più a lungo, migliorano il comportamento del flusso del metallo e resistono alla microscheggiatura.
La qualità del trattamento termico influisce direttamente sulla durata a lungo termine dello stampo. La distribuzione uniforme della durezza attraverso la cavità, il punzone e le superfici di lavoro previene concentrazioni di sollecitazioni che altrimenti causerebbero un affaticamento precoce. La rettifica, il taglio a filo e la fresatura CNC ad alta precisione perfezionano la geometria della superficie per supportare un comportamento di attrito stabile. Il posizionamento accurato di inserti, piastre e strutture di supporto stabilisce l'uniformità del carico quando il pistone della pressa applica la forza verso il basso.
I sistemi a montanti guida determinano la precisione direzionale nella chiusura dello stampo. Le boccole ad alta precisione consentono un movimento verticale controllato, prevenendo il disallineamento dello stampo che causerebbe bave, usura accelerata dell'utensile o rottami. Molle e cilindri di azoto regolano la forza di estrazione, aiutando le parti espulse a mantenere la coerenza della geometria. Le piastre di rinforzo distribuiscono l'energia dell'impatto sulla base dello stampo, favorendo la longevità strutturale durante la produzione continua ad alta velocità.
Per i settori in cui le tolleranze rimangono ristrette, piccole deviazioni nel gioco dello stampo o nell'allineamento del punzone possono generare instabilità per migliaia di cicli. Di conseguenza, una corretta progettazione della struttura garantisce un risultato dimensionale stabile, una manutenzione ridotta e prestazioni di stampaggio costanti.
L'accuratezza dimensionale è un fattore determinante per la capacità dello stampo di stampaggio. Le prestazioni sono determinate dalla coerenza con cui lo stampo mantiene la geometria della cavità, l'allineamento del punzone e il gioco dello stampo durante i cicli di produzione continui. Ogni processo di stampaggio produce modelli di usura accumulati; pertanto, la progettazione dello stampo deve anticipare le sollecitazioni operative a lungo termine.
La disciplina della tolleranza è fondamentale per la conformità del prodotto. Variazioni di soli pochi micron nelle sezioni critiche possono alterare il comportamento di formatura, influenzando gli angoli di piegatura, le posizioni dei fori, i profili delle flange e la planarità. Durante le operazioni ad alta velocità, le superfici dell'acciaio per utensili incontrano un contatto di attrito con la lamiera, rendendo la ruvidità superficiale e i percorsi di lubrificazione fattori chiave determinanti della stabilità.
Gli stampi per stampaggio progressivo amplificano questa esigenza. Con più stazioni disposte in sequenza, ogni fase di formatura dipende dall'accurata alimentazione del nastro e dalla precisa progressione delle fasi. Se una stazione si discosta dalla geometria prevista, il prodotto finale potrebbe presentare errori cumulativi. Gli stampi di trasferimento richiedono un movimento sincronizzato delle parti, il che significa che la posizione del punzone e i meccanismi di sollevamento devono mantenere percorsi di spostamento fluidi.
Il gioco della matrice influenza il comportamento alla frattura delle lamiere durante la cesoiatura. Un gioco eccessivo provoca bave e una scarsa qualità del tagliente, mentre un gioco insufficiente accelera l'usura del punzone. Se calibrato correttamente, il gioco garantisce un taglio pulito con un carico minimo sull'utensile. La progettazione del raggio dell'angolo del punzone influisce anche sui livelli di concentrazione delle sollecitazioni all'interno dello stampo e della parte.
La precisione governa ulteriormente la distribuzione dello spessore durante i processi di imbutitura profonda. La pressione bilanciata tra punzone e matrice previene grinze, strappi o assottigliamenti. Per le operazioni di formatura che richiedono una curvatura uniforme, la finitura superficiale dello stampo e la consistenza del contatto determinano la qualità visiva di ciascun componente di uscita.
Nelle catene di approvvigionamento manifatturiere globali, la ripetibilità definisce se uno stampo per stampaggio può sostenere ordini di volume elevato senza variazioni. La progettazione di stampi ad alta precisione diventa quindi indispensabile per le industrie che richiedono coerenza tra lotti, linee di produzione e ubicazioni degli impianti.
Il ciclo di vita di uno stampo per stampaggio è influenzato non solo dalla sua progettazione ma anche dalle pratiche di gestione. Una corretta valutazione prima della messa in servizio, la manutenzione ordinaria durante il funzionamento e le sostituzioni strutturate dei componenti soggetti ad usura contribuiscono alla stabilità a lungo termine.
Durante la convalida pre-produzione, i controlli dimensionali confermano l'accuratezza della cavità, la verticalità del punzone, la distribuzione del gioco della matrice e la levigatezza del sistema di guida. La precisione di adattamento tra le piastre garantisce una distribuzione uniforme della pressione sotto carico. Gli ingegneri effettuano prove di stampaggio per valutare le condizioni delle bave, le transizioni di formazione, il comportamento di rilascio delle parti e l'affidabilità dell'alimentazione delle strisce. Se compaiono anomalie, vengono apportate regolazioni fini alle superfici di lavoro, agli scarichi angolari, ai bordi del punzone o alle posizioni pilota.
La manutenzione durante i cicli operativi comprende la lubrificazione, l'ispezione del bordo del punzone, gli intervalli di sostituzione delle molle e il serraggio dei componenti di fissaggio. L'identificazione dei primi segni di usura riduce i guasti imprevisti. Il monitoraggio dell'allineamento e della scorrevolezza dei pilastri di guida previene la deriva angolare che potrebbe compromettere la precisione. Le fabbriche odierne utilizzano spesso registri di produzione per tenere traccia del numero di corse, dei cicli di sostituzione e delle tendenze dei difetti.
I componenti soggetti ad usura come punzoni, inserti ed estrattori seguono programmi di sostituzione calcolati. La riaffilatura prolunga la durata preservando la geometria. Quando la riaffilatura diventa insufficiente, i nuovi inserti ripristinano la precisione. I trattamenti superficiali come la nitrurazione o i rivestimenti PVD riducono l'attrito e rafforzano la resistenza all'usura, migliorando la stabilità dello stampaggio in condizioni di alta velocità o di carico elevato.
La pianificazione della produzione influisce anche sull’efficienza dello stampo. La selezione della struttura appropriata (processo singolo, progressivo, trasferimento o composta) determina se la velocità di output è in linea con il volume dell'ordine e la complessità delle parti. L'adattamento della capacità dello stampo alla pressa garantisce una distribuzione equilibrata della forza ed evita il sovraccarico.
Gli stampi ben gestiti garantiscono una lunga durata operativa, tassi di scarto inferiori e conformità stabile su migliaia o milioni di corse. Per i dipartimenti di approvvigionamento, comprendere la gestione del ciclo di vita fornisce una base per valutare le capacità dei fornitori e proiettare l'efficienza dei costi operativi a lungo termine.
I team di produzione dipendono da criteri di selezione che allineano le specifiche dello stampo con gli obiettivi di produzione. La valutazione degli stampi per stampaggio richiede un'analisi delle caratteristiche della lamiera, della geometria dei componenti, delle tolleranze e della compatibilità con la pressa. I requisiti di formatura di ciascuna parte determinano se è appropriato uno stampo progressivo, a trasferimento o a processo singolo.
Tipi di stampi scarsamente abbinati ostacolano la produttività. Ad esempio, i componenti ad alta complessità che richiedono più fasi beneficiano di strutture progressive, mentre le parti strutturali di grandi dimensioni possono richiedere configurazioni di trasferimento. Fori o tagli semplici possono utilizzare stazioni a processo singolo per l'efficienza dei costi. Gli ingegneri devono valutare lo spessore, la resistenza alla trazione e le caratteristiche di flessione del metallo per determinare gli spazi adeguati e la resistenza al punzone.
La risoluzione dei problemi durante la produzione prevede la diagnosi di problemi di bava, deformazione delle parti, deviazioni del ritorno elastico del materiale o disallineamento dell'alimentazione. Le bave indicano comunemente un gioco errato o un'usura del punzone. La deformazione spesso deriva da una distribuzione sbilanciata della pressione o da superfici imprecise dello stampo. Il ritorno elastico richiede aggiustamenti alla geometria di formatura, alle transizioni o agli angoli di piegatura. I problemi di alimentazione derivano dal disallineamento della guida della striscia, dall'imprecisione del pilota o dalle proprietà incoerenti della bobina del materiale.
Gli ingegneri conservano la documentazione per ogni stampo, registrando modifiche, intervalli di ristrutturazione e statistiche operative. I registri dettagliati supportano la tracciabilità e consentono l'ottimizzazione a lungo termine. Quando si ridimensiona la produzione, i team valutano l'intercambiabilità degli stampi per garantire un output replicato tra diversi stabilimenti. La standardizzazione di componenti quali pilastri di guida, molle e bulloni migliora la prevedibilità durante la sostituzione delle parti.
Gli audit interni esaminano l'uniformità della durezza, la stabilità del fissaggio strutturale, la consistenza della geometria della cavità e i percorsi di spostamento delle strisce. Queste pratiche garantiscono che gli stampi per stampaggio rimangano stabili anche in caso di operazioni continue ad alta velocità.
Di seguito sono riportate due domande comunemente citate nella scelta e nell'applicazione dello stampo per stampaggio:
Q1: Come viene selezionata la distanza dello stampo per le diverse lamiere?
A1: Il gioco della matrice dipende dallo spessore della lamiera, dalla resistenza alla trazione e dalle caratteristiche di formatura. I materiali più duri richiedono spazi leggermente più ampi per prevenire l'affaticamento del punzone, mentre i metalli più morbidi possono utilizzare spazi più stretti per un taglio più pulito. Gli ingegneri in genere fanno riferimento a percentuali di gioco comprese tra il 3 e il 12% dello spessore della lamiera, regolando in base ai livelli di bava osservati, alla progressione dell'usura del punzone e alle tendenze alla deformazione del bordo.
D2: Perché la precisione progressiva dello stampo influisce sui controlli finali delle parti?
A2: Gli stampi progressivi si basano su un'alimentazione a fasi precisa, in cui ciascuna stazione influenza le successive fasi di formatura. Se una stazione devia nel profilo, il disallineamento di alimentazione o gli errori di geometria si accumulano lungo il nastro. Ciò porta a imprecisioni di posizionamento, deriva dimensionale o formatura incompleta. La precisione continua in tutte le stazioni garantisce che ogni fase sia complementare a quella successiva, producendo parti coerenti in volumi elevati.
La selezione e la risoluzione dei problemi degli stampi per stampaggio richiedono pertanto una conoscenza tecnica dettagliata, una consapevolezza strutturale e un'osservazione diligente del processo.
Lo stampaggio industriale si basa su stampi progettati con precisione, durata e stabilità operativa. Dalla selezione dei materiali e dall'integrità strutturale alla precisione dimensionale, alla gestione del ciclo di vita e alla risoluzione dei problemi di processo, ogni elemento della progettazione degli stampi contribuisce a risultati di formatura coerenti. I produttori che cercano affidabilità nelle lunghe serie di produzione dipendono da stampi che mantengono la geometria sotto pressione continua. I team di approvvigionamento traggono vantaggio dalla comprensione dei criteri di valutazione che differenziano gli stampi ben progettati da quelli instabili.
Per le organizzazioni che richiedono soluzioni di stampi robuste,LEO Industrial Co., Ltd.offre competenze produttive supportate da capacità ingegneristiche avanzate e un rigoroso controllo dei processi. Per ottenere specifiche tecniche, richiedere un preventivo o discutere lo sviluppo di stampi personalizzati,contattaciper ulteriore consultazione.
